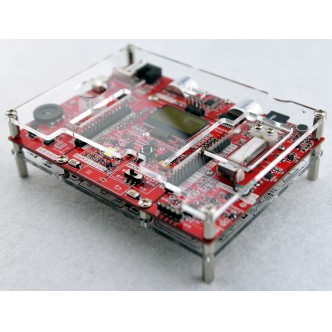

口袋电子系统实验套件AY-SEB KIT

基于MSP430F5529 LaunchPad的单片机及模拟知识学习平台。兼容Tiva M4 LaunchPad。覆盖信号链、电源、电机控制诸多方面的知识点,提供各种各样的传感器电路。 套件提供应用在MSP430和TIVA M4的完整代码例程以及图文并茂的实验指导。

创新实验平台涵盖从信号链、电源到电机控制的诸多方面,同时发挥单片机在人机交互方面的优势,生动有趣地学习模拟技术和单片机知识。

l  在信号链方面,针对超声波、麦克风、压力应变三种传感器的微弱信号,分别采用通用运放电路、三极管放大电路和仪表放大器电路进行处理,全面学习模拟信号调理的知识。对于常见的数字类传感器信号、红外类传感器信号的处理也专门设计了实验。

l  在电源管理方面,设计了最常用的两种斩波电路:BUCK斩波电路和BOOST斩波电路。两个斩波电路分别使用集成芯片和分立MOSFET元件来构造,在功能上分别为电流输出与电压输出,尽可能罗列电源管理方面的知识点。

l  在电机控制方面,在有限大小的实验平台开发板上,精心设计直流电机测速反馈控制单元与步进电机开环控制的实验单元。

l  综合实验部分选取了基于数控微电流源的晶体管图示仪,学习模拟仪表的设计知识。

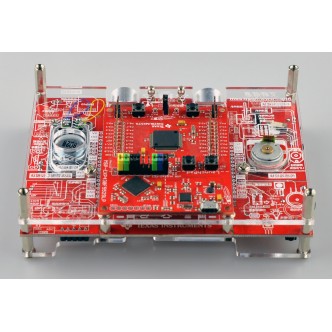

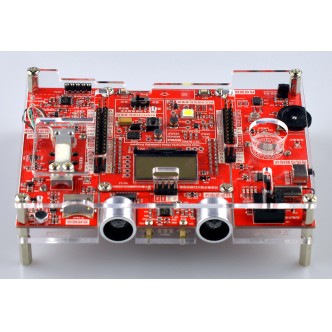

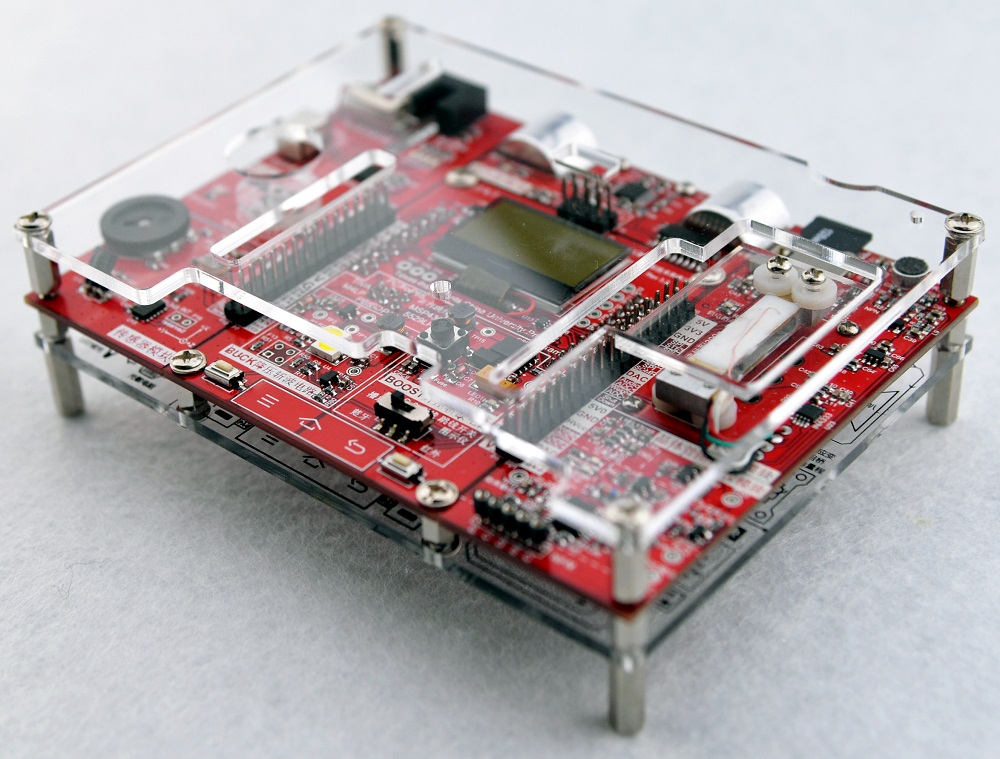

产品细节展示

光标移到需要查看的部件,即可获得更多详细的部件信息。
