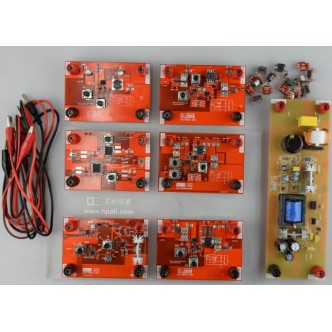

模拟电源创新实验套件 AY-APower KIT

以模拟电源基础知识教育为目标,帮助学生掌握电源的拓扑结构和工作原理、理解外围器件对电源的性能影响、学习电源参数的计算、理解电源反馈和暂态响应。

实验套件特点


基础知识:以模拟电源基础知识教育为目标,帮助学生掌握电源的拓扑结构和工作原理、理解外围器件对电源的性能影响、学习电源参数的计算、理解电源反馈和暂态响应。

全面而详尽:套件覆盖模拟电源的非隔离类的Buck, Boost, Buck-Boost、隔离类的PFC, Flyback以及LDO模块和动态负载模块。

易学习易操作:以拓扑为单元的模块化结构,降低模块电路的复杂度、提供可靠方便的联线方式和参数调节方式;提供可更换的电源关键外围器件子板,学习器件和反馈网络对电源影响。

理论实践紧密结合:采用Texas Instrument的模拟防真软件WEBENCH® Designer和Tina进行原理讲解,配合详细的实验数据测试步骤讲解,用数据来理解原理。

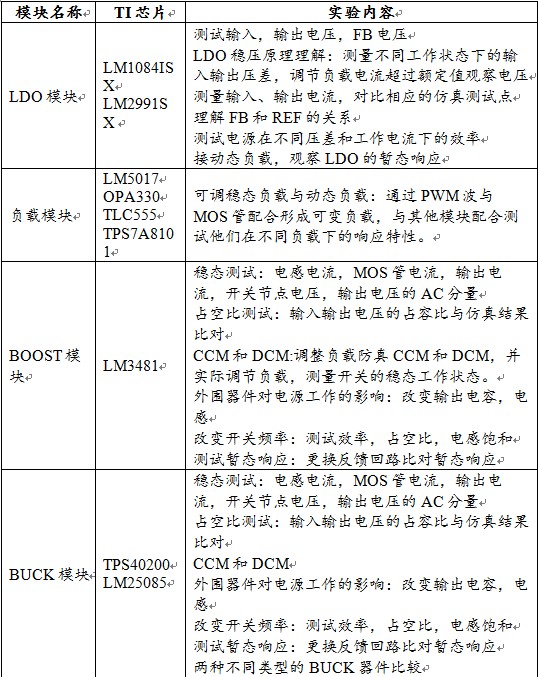

模块名称

TI芯片

实验内容

LDO模块

LM1084ISX

LM2991SX

测试输入,输出电压,FB电压

LDO稳压原理理解:测量不同工作状态下的输入输出压差,调节负载电流超过额定值观察电压

测量输入、输出电流,对比相应的仿真测试点

理解FBREF的关系

测试电源在不同压差和工作电流下的效率

接动态负载,观察LDO的暂态响应

负载模块

LM5017

OPA330

TLC555

TPS7A8101

可调稳态负载与动态负载:通过PWM波与MOS管配合形成可变负载,与其他模块配合测试他们在不同负载下的响应特性。

BOOST模块

LM3481

稳态测试:电感电流,MOS管电流,输出电流,开关节点电压,输出电压的AC分量

占空比测试:输入输出电压的占容比与仿真结果比对

CCMDCM:调整负载防真CCMDCM,并实际调节负载,测量开关的稳态工作状态。

外围器件对电源工作的影响:改变输出电容,电感

改变开关频率:测试效率,占空比,电感饱和

测试暂态响应:更换反馈回路比对暂态响应

BUCK模块

TPS40200

LM25085

稳态测试:电感电流,MOS管电流,输出电流,开关节点电压,输出电压的AC分量

占空比测试:输入输出电压的占容比与仿真结果比对

CCMDCM

外围器件对电源工作的影响:改变输出电容,电感

改变开关频率:测试效率,占空比,电感饱和

测试暂态响应:更换反馈回路比对暂态响应

两种不同类型的BUCK器件比较

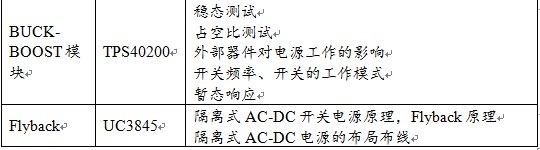

BUCK-BOOST模块

TPS40200

稳态测试

占空比测试

外部器件对电源工作的影响

开关频率、开关的工作模式

暂态响应

Flyback

UC3845

隔离式AC-DC开关电源原理,Flyback原理

隔离式AC-DC电源的布局布线
